El análisis de aceite de transformador es unpráctica crítica de mantenimiento preventivoEso evalúa la condición tanto del aceite aislante como del transformador en sí. Implica una serie de pruebas físicas, químicas y eléctricas para detectar signos tempranos de deterioro, contaminación o fallas internas. Aquí hay un desglose de sus aspectos clave:
Propósitos principales:
Monitorear la condición del aceite:Detectar degradación (oxidación, formación de lodo), contaminación (humedad, partículas) y pérdida de propiedades críticas.
Evaluar la salud del transformador:Identificar el desarrollo de fallas internas (sobrecalentamiento, descarga parcial, arco)antescausan falla.
Predecir la vida restante:Estime la vida útil restante del transformador y su aceite.
Mantenimiento de la guía:Determine si se necesita purificación de aceite (recuperación), reemplazo o mayor investigación del transformador.
Asegurar la confiabilidad:Evitar interrupciones inesperadas y fallas costosas.

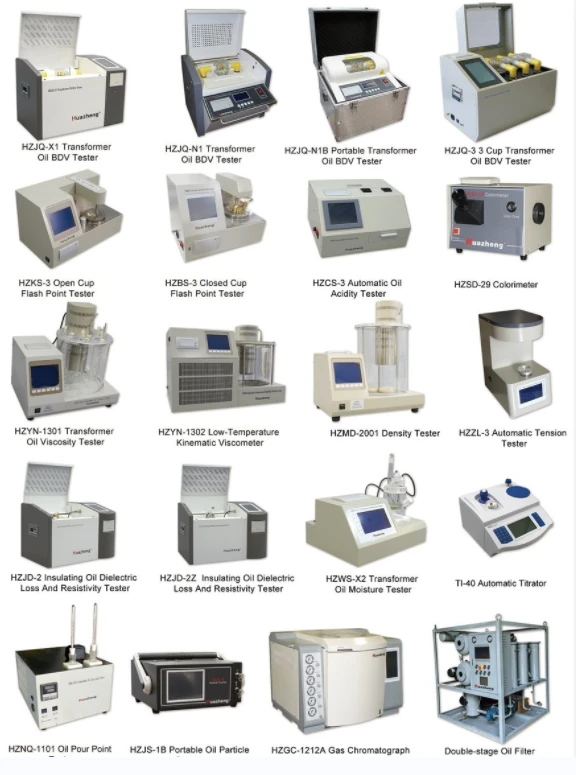

Pruebas clave realizadas:
Pruebas eléctricas:
Voltaje de descomposición dieléctrica (BDV) / D877 o D1816:Mide la capacidad del aceite para resistir el estrés eléctrico. El BDV bajo indica contaminación (humedad, partículas, fibras conductoras) o degradación severa.
Factor de disipación (Tan Delta) / Factor de potencia (D924):Mide las pérdidas dieléctricas, que indican la presencia de contaminantes polares (humedad, productos de oxidación, lodo soluble) o envejecimiento. Una creciente delta Tan señales que deterioran la calidad del aislamiento.
Tensión interfacial (IFT) (D971):Mide la tensión entre el aceite y el agua. El IFT bajo indica la presencia de contaminantes polares solubles (productos de oxidación, ácidos, precursores de lodo), un signo clave de envejecimiento de aceite.
Pruebas químicas:
Número de acidez / neutralización (D974):Mide los componentes ácidos (principalmente ácidos orgánicos) formados por la oxidación del aceite. La alta acidez acelera la degradación del papel, promueve el lodo y corroe los metales.
Contenido de agua (Karl Fischer - D1533):Mide la humedad en PPM. El agua es el contaminante más común, reduciendo drásticamente la resistencia dieléctrica, acelerando el envejecimiento del papel y promover la formación y corrosión ácida.
Color (D1500):Un simple indicador visual. El color oscuro generalmente indica el envejecimiento o la contaminación.
Contenido del inhibidor de la oxidación (D2668):Mide el inhibidor restante de DBPC o DBP. Asegura que aún esté presente una protección adecuada contra la oxidación.
Análisis de gas disuelto (DGA) (D3612 / IEC 60599): La herramienta de diagnóstico más poderosa.
Objetivo:Detecta y cuantifica los gases (H₂, CH₄, C₂H₂, C₂H₄, C₂H₆, CO, CO₂, O₂, N₂) disueltos en el aceite, generado por fallas térmicas y eléctricas internas o descomposición de aceite/papel.
Identificación de fallas:Eltiposyrelaciones relativasde gases identifican la falla específica:
Hidrógeno (H₂):Descarga parcial, corona.
Metano (CH₄), etano (C₂h₆):Sobrecalentamiento de baja energía (<300°C).
Etileno (C₂h₄): High-energy overheating (>700 grados).
Acetileno (C₂h₂):Arcing (descarga eléctrica de alta energía).
Monóxido de carbono (CO), dióxido de carbono (CO₂):Sobrecalentamiento o descomposición del aislamiento de celulosa (papel).
Métodos:Los métodos clave incluyen el método de relación de Doernenburg, el método de relación Rogers y el método de triángulo de Duval/Pentágono para interpretar las relaciones de gas e identificar tipos de fallas.
Pruebas físicas:
Examen visual:Claridad, sedimento, agua libre.
Viscosidad (D445):Afecta el enfriamiento. Los cambios significativos indican contaminación o degradación severa.
Densidad / gravedad específica (D1298):Relevante para el procesamiento y la compatibilidad del aceite.
Procedimiento de muestreo (¡crucial!):
Se deben tomar muestraslimpiamenteyen representaciónUso de equipos adecuados (jeringas de vidrio, válvulas de acero inoxidable, tubo dedicado).
Se siguen protocolos estrictos (como ASTM D923) para evitar la contaminación (aire, humedad, partículas) durante el muestreo.
Se documentan la ubicación de muestreo, la condición del transformador (carga, la temperatura) y el clima.
Normas:
ASTM International (D):Estándares primarios (D877, D924, D971, D974, D1533, D3612, etc.).
IEC (Comisión Electrotécnica Internacional):Ampliamente utilizado internacionalmente (por ejemplo, IEC 60156 para BDV, IEC 60247 para Tan Delta, IEC 60567 para el muestreo DGA, IEC 60599 para la interpretación de DGA).
IEEE (Instituto de Ingenieros Eléctricos y Electrónicos):Guías como C57.104 (interpretación DGA) y C57.106 (mantenimiento del aceite).
Problemas comunes detectados:
Ingreso de humedad:Reduce BDV, acelera el envejecimiento.
Oxidación/envejecimiento:Aumenta la acidez, reduce la IFT, forma lodo.
Calentamiento excesivo:(Devanados, núcleo, tanque) detectados a través de gases DGA (C₂H₄, CH₄) y furanos (degradación del papel).
Descarga parcial/corona:Detectado a través de DGA (H₂).
Arcing:Detectado a través de DGA (C₂h₂).
Degradación de celulosa (papel):Detectado a través de DGA (CO, CO₂) yAnálisis de Furan (D5837)(compuestos específicos del desglose en papel).
Contaminación:Dirt, partículas de metal, otros aceites.
Beneficios:
Previene fallas catastróficas:Detección de fallas tempranas.
Reduce los costos de mantenimiento:Mantenimiento dirigido versus reemplazo al por mayor; Reclamación de petróleo frente a la eliminación.
Extiende la vida útil del equipo:Gestión proactiva del petróleo y la condición de papel.
Mejora la fiabilidad:Minimiza las interrupciones no planificadas.
Optimiza la gestión de activos:Decisiones informadas sobre reparación/reemplazar/restaurar.
En esencia, el análisis de aceite del transformador es como un "análisis de sangre" para el transformador. Al monitorear regularmente la "salud" del aceite y analizar los "biomarcadores" (gases, ácidos, etc.), los ingenieros pueden diagnosticar problemas internos temprano, predecir fallas potenciales y tomar medidas proactivas para garantizar la confiabilidad y la longevidad del transformador.Los resultados de tendencias a lo largo del tiempo a menudo son más valiosos que un solo punto de datos.
