Introducción del producto

El analizador de calidad de energía digital eléctrica trifásica es un producto portátil especial para monitorear y analizar la calidad de la operación de la red eléctrica. Nuestro dispositivo adopta la arquitectura de procesador dual DSP y ARM, DSP para la adquisición de datos y el procesamiento de algoritmos, ARM para el protocolo de comunicación y el procesamiento de la interfaz hombre-máquina. La adquisición de señal analógica se realiza con dos ADI AD7655. El analizador de calidad de energía digital eléctrica trifásica puede proporcionar el análisis armónico y el análisis de calidad de energía en la operación de energía, y puede monitorear la recopilación de datos de la operación de la red eléctrica durante mucho tiempo.

Funciones

El analizador de calidad de energía digital eléctrica trifásica proporcionado por nuestra empresa se vende bien en todo el mundo con su excelente calidad y precio razonable. Tiene una frecuencia de muestreo máxima de 1 MSPS, lo que garantiza la precisión del canal y la integridad de la información. Las subidas y bajadas bruscas en las formas de onda transitorias y las interrupciones en las formas de onda transitorias se pueden detectar con mayor precisión. Además, el medidor utiliza una pantalla táctil para hacer la operación más fácil y conveniente. Y es una estructura modular con un diseño razonable y un funcionamiento fiable.

Datos generales

Fuente de alimentación	Batería recargable de iones de litio 9.6V, cargador de respaldo.
Indicador de batería	El símbolo de la batería muestra la energía de descarga. Cuando el voltaje es demasiado bajo, apagado automático después de 1 minuto.
Consumo de energía	Consumo de corriente de prueba normal 490 mA, trabajo continuo durante 8 horas.
Tamaño de la abrazadera	Abrazadera de corriente afilada pequeña de 10A: 7.5mm×13mm; Abrazadera de corriente circular de 100A: 35 mm×40 mm; Abrazadera de corriente circular de 1000A: 68 mm×68 mm. Sensor de corriente de bobina flexible de 3000A (con integrador): Ф300mm
Número de canales	4U/4I.
Voltaje de fase a fase	1.0V ~ 2000V.
Voltaje de fase a neutro	1.0V ~ 1000V.
Actual	Abrazadera de corriente: 10mA ~ 10.0A; 0.10A ~ 100A; 1.0A ~ 1000A; Sensor de corriente de bobina flexible de 3000A (con integrador): 10A ~ 3000A
Frecuencia	40Hz ~ 70Hz.
Parámetros de la electricidad	W, VA, Var, PF, DPF, cosφ, tanφ.
Parámetros energéticos	Wh, Varh, Vah.
Armónico	Orden 0 ~ 50.
Distorsión armónica total	Ordene 0 ~ 50, cada fase.
Número de registros transitorios	150 juegos.
Parpadeo de voltaje	Sí.
Inicio del modo actual	Sí, 100 segundos.
Desequilibrio de 3 fases	Sí.
Grabar	300 días (grabación simultánea de 20 parámetros, registro de un punto cada 5 segundos).
Valor registrado mín/máx.	Medición de valores máximos y mínimos durante un período de tiempo.
Alarma	40 tipos diferentes de selecciones de parámetros, 12.800 conjuntos de registros de alarma.
Pico	Sí.
Visualización del diagrama de Fasor	Automáticamente.
Capacidad de las instantáneas	60.
Idioma del menú	Inglés
Comunicación	USB.
Apagado automático	Cuando se inicia una campaña alarmante o se realiza una búsqueda de transitorios, una captura de corriente de entrada o una grabación de tendencias pendiente o en curso, el dispositivo no se apaga automáticamente.
Apagado automático	En otros modos de prueba, 15 minutos sin pulsaciones de teclas, apagado automático después de 1 minuto.
Función de retroiluminación	Sí, adecuado para su uso por la noche y en lugares oscuros.
Longitud del cable de prueba de voltaje	3m.
Longitud del cable del sensor de corriente	2m.
Impedancia de entrada	Impedancia de entrada de voltaje de prueba: 1MΩ.
Soportar voltaje	Resista el voltaje sinusoidal de CA de 3700V / 50Hz durante 1 minuto entre el cableado del instrumento y la carcasa.
Aislamiento	Entre el cableado del instrumento y la carcasa ≥10MΩ.
Estructura	Doble aislamiento, con funda a prueba de vibraciones de aislamiento.
Reglas seguras	IEC 61010 1000V Cat III/ 600V CAT IV, IEC61010-031, IEC61326, Grado de contaminación: 2.

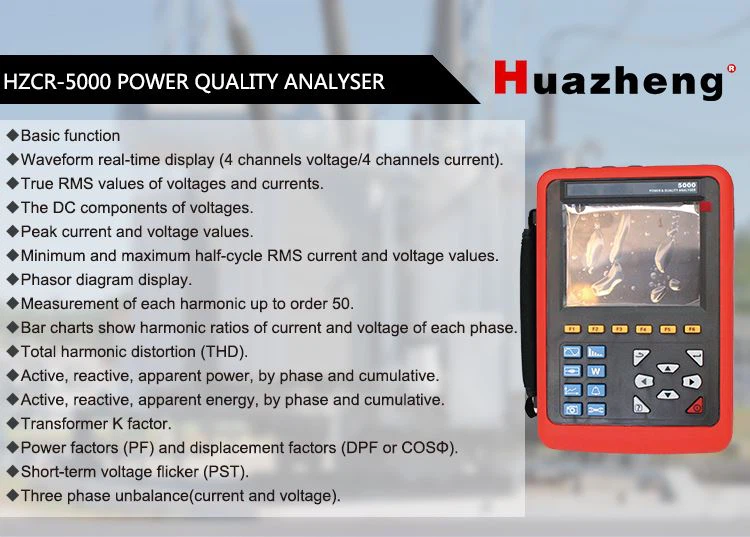

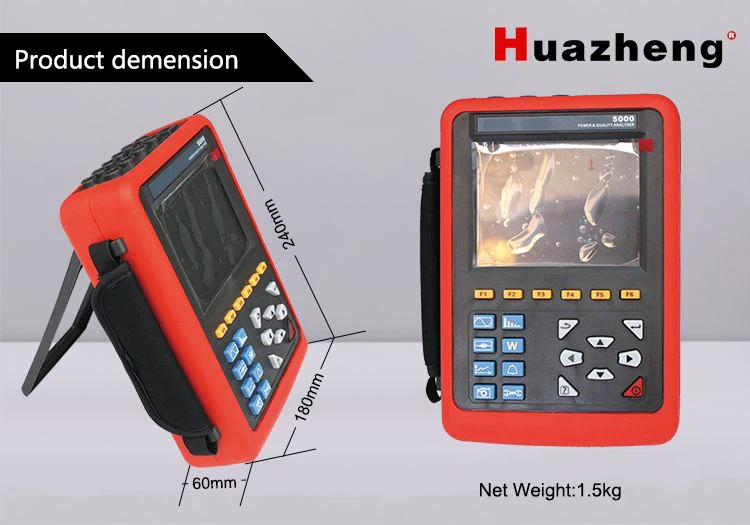

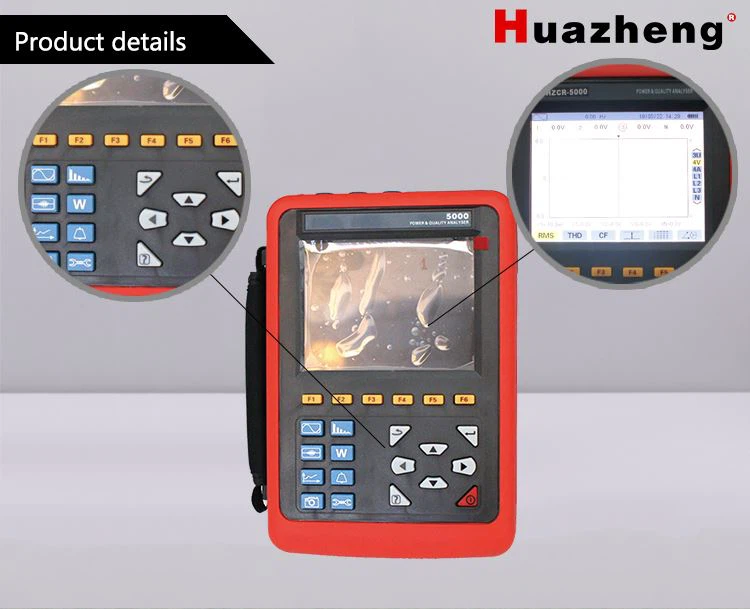

Analizador de calidad de energía digital eléctrica trifásica

Three Phase Power Quality Analyzer

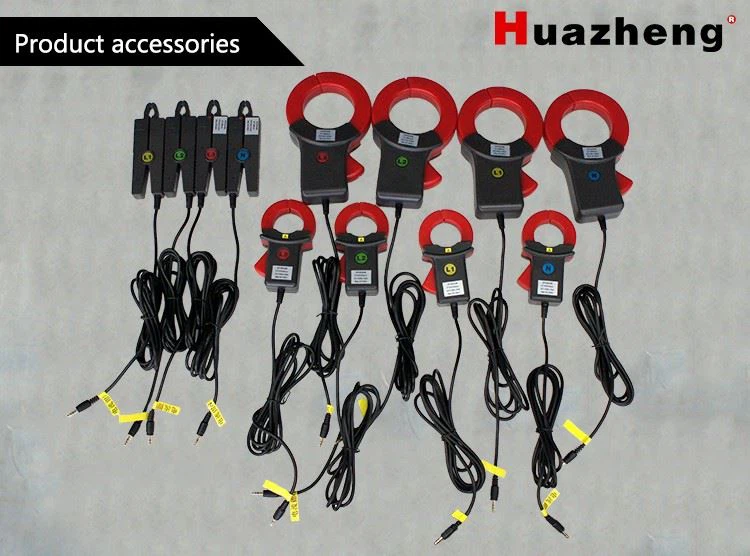

Lista de embalaje

No.	GmjItem	Qty
1	Motor principal	1
2	Adaptador de corriente	1
3	Pinza amperimétrica de 10A	4
4	Pinza amperimétrica de 100A	4
5	Pinza amperimétrica 1000A	4
6	Pinza amperimétrica 3000A	4
7	Integrador	4
8	batería de litio	4
9	Línea de prueba (1 rojo 1green 1 amarillo 1blue 1 negro)	5
10	Cable de datos USB	1
11	Sonda de prueba	5
12	Clips de cocodrilo	5
13	Disco de software	1
