En las instalaciones industriales, garantizar la integridad del aislamiento eléctrico es crucial para el funcionamiento seguro y eficiente de los equipos. Una de las herramientas clave en este proceso es el probador Hipot de CA de muy baja frecuencia (VLF). Como proveedor de probadores VLF AC Hipot, a menudo me preguntan si estos probadores se pueden utilizar de forma eficaz para probar el aislamiento en entornos industriales. En este blog, exploraré las capacidades y limitaciones de los probadores VLF AC Hipot en pruebas de aislamiento industrial.
Comprensión de los probadores VLF AC Hipot
Los probadores VLF AC Hipot están diseñados para generar un voltaje de corriente alterna (CA) de muy baja frecuencia, generalmente en el rango de 0,01 Hz a 0,1 Hz. Este voltaje de baja frecuencia se utiliza para simular los efectos del voltaje de funcionamiento normal en el aislamiento de los equipos eléctricos. En comparación con los probadores de alta potencia de CA o CC de alta frecuencia tradicionales, los probadores de alta potencia de CA VLF tienen varias ventajas.
En primer lugar, la naturaleza de baja frecuencia del voltaje de prueba permite una representación más precisa del estrés dieléctrico experimentado por el aislamiento durante el funcionamiento normal. Esto se debe a que las propiedades eléctricas de los materiales aislantes pueden variar significativamente con la frecuencia y el uso de un voltaje de baja frecuencia ayuda a minimizar la influencia de los efectos capacitivos que pueden distorsionar los resultados de la prueba.
En segundo lugar, los probadores VLF AC Hipot son más portátiles y más fáciles de operar que los probadores de CA de alta frecuencia. Requieren menos energía para funcionar, lo que los hace adecuados para pruebas in situ en instalaciones industriales donde el acceso a fuentes eléctricas de alta potencia puede ser limitado.
Idoneidad para pruebas de aislamiento industrial
Pruebas de aislamiento de cables
Una de las aplicaciones más comunes de los probadores VLF AC Hipot en instalaciones industriales es la prueba de cables de alimentación. Los cables de alimentación son una parte esencial de cualquier sistema eléctrico industrial y su integridad de aislamiento es fundamental para prevenir fallas eléctricas y garantizar una distribución de energía confiable.
Los probadores VLF AC Hipot pueden detectar eficazmente defectos de aislamiento en cables, como la acumulación de agua, que es un problema común en cables subterráneos y submarinos. El voltaje de prueba de baja frecuencia puede penetrar el aislamiento e identificar áreas de debilidad o daño que pueden no ser detectables utilizando otros métodos de prueba. Por ejemplo, nuestroInstrumento Vlf Hipot de alto voltaje de 30kVestá diseñado específicamente para pruebas de aislamiento de cables y puede proporcionar resultados precisos y confiables.
Pruebas de aislamiento de motores y generadores
Además de las pruebas de cables, los probadores VLF AC Hipot también se pueden utilizar para probar el aislamiento de motores y generadores. Los motores y generadores son los caballos de batalla de las instalaciones industriales, y cualquier fallo de aislamiento puede provocar importantes tiempos de inactividad y costes de reparación.
El voltaje de prueba de baja frecuencia de los probadores VLF AC Hipot puede ayudar a identificar la degradación del aislamiento, como el envejecimiento térmico o el daño mecánico, en los devanados de motores y generadores. Al detectar estos problemas a tiempo, el personal de mantenimiento puede tomar medidas proactivas para evitar fallas catastróficas. NuestroHZDP - Probador Hipot de CA VLF de muy baja frecuencia 80KV 80kVes capaz de manejar requisitos de pruebas de alto voltaje para motores y generadores grandes, lo que lo hace adecuado para aplicaciones industriales.
Pruebas de aislamiento de interruptores y transformadores
Los conmutadores y los transformadores también son componentes importantes de los sistemas eléctricos industriales y su rendimiento de aislamiento debe controlarse periódicamente. Los probadores VLF AC Hipot se pueden utilizar para probar el aislamiento de estos componentes, aunque el proceso de prueba puede ser más complejo debido al diseño y construcción de aparamenta y transformadores.

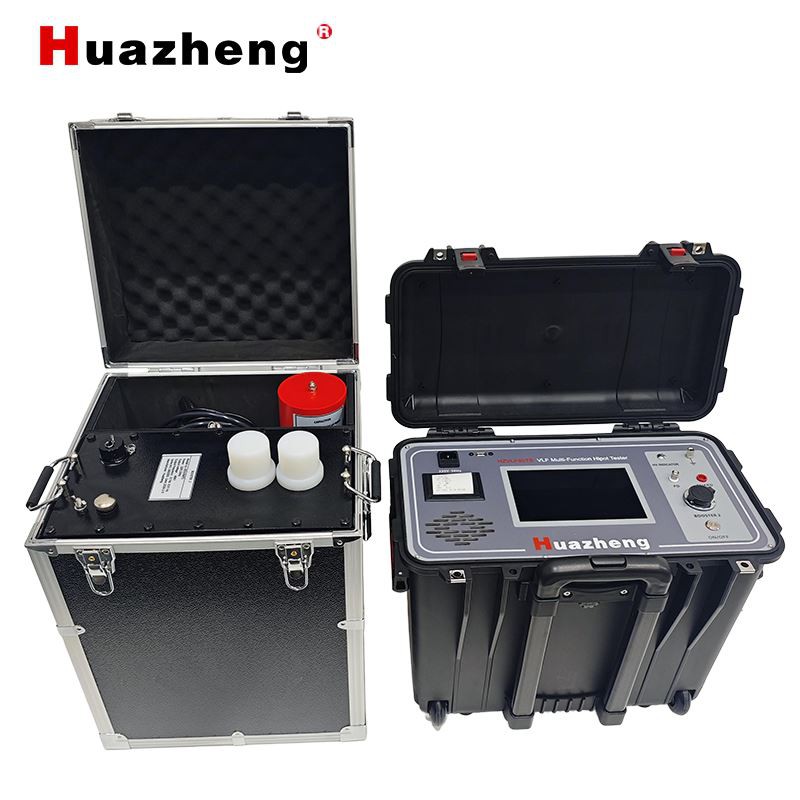

Para aparamenta, la prueba VLF AC puede ayudar a detectar fallas de aislamiento en los contactos y casquillos. En el caso de transformadores, la prueba puede identificar defectos de aislamiento en los devanados y en el aislamiento impregnado de aceite. NuestroProbador VLF Hipot con Tan Delta integrado y descarga parcialofrece características adicionales como tan delta y medición de descarga parcial, que pueden proporcionar información más detallada sobre el estado de aislamiento de aparamenta y transformadores.
Limitaciones de los probadores VLF AC Hipot
Si bien los probadores VLF AC Hipot tienen muchas ventajas para las pruebas de aislamiento industrial, también tienen algunas limitaciones.
Una de las principales limitaciones es que el voltaje de prueba de baja frecuencia puede no simular completamente los voltajes transitorios de alta frecuencia que pueden ocurrir en sistemas eléctricos industriales, como rayos o sobretensiones de conmutación. Estos transitorios de alta frecuencia pueden causar fallas de aislamiento que pueden no detectarse únicamente con las pruebas VLF AC. Por lo tanto, en algunos casos, es posible que se requieran métodos de prueba adicionales, como la prueba de impulso, para garantizar la confiabilidad del aislamiento.
Otra limitación es que los resultados de las pruebas de los probadores VLF AC Hipot pueden verse afectados por factores ambientales, como la temperatura y la humedad. Los cambios en estos factores pueden provocar variaciones en las propiedades eléctricas del aislamiento, lo que puede dar lugar a resultados de prueba inexactos. Para minimizar estos efectos, es importante realizar las pruebas en condiciones ambientales controladas y utilizar factores de corrección adecuados.
Conclusión
En conclusión, los probadores VLF AC Hipot son una valiosa herramienta para probar el aislamiento en instalaciones industriales. Ofrecen varias ventajas, como una representación precisa de la tensión dieléctrica, portabilidad y facilidad de operación, lo que los hace adecuados para una amplia gama de aplicaciones, incluidas pruebas de aislamiento de cables, motores, generadores, interruptores y transformadores.
Sin embargo, es importante ser consciente de sus limitaciones y utilizarlos junto con otros métodos de prueba para garantizar una evaluación integral de la integridad del aislamiento. Como proveedor de VLF AC Hipot Tester, estamos comprometidos a proporcionar equipos de prueba y soporte técnico de alta calidad para ayudar a los clientes industriales a mantener la seguridad y confiabilidad de sus sistemas eléctricos.
Si está interesado en obtener más información sobre nuestros probadores VLF AC Hipot o desea analizar sus necesidades específicas de pruebas de aislamiento, no dude en contactarnos. Esperamos tener la oportunidad de trabajar con usted y brindarle las mejores soluciones para sus requisitos de pruebas de aislamiento industrial.
Referencias
- IEEE Std 400.2 - 2013, Guía IEEE para pruebas de campo y evaluación del aislamiento de sistemas de cables de alimentación blindados que utilizan muy baja frecuencia (VLF)
- Folleto técnico 496 de CIGRE, "Pruebas de muy baja frecuencia (VLF) de cables MV y HV"
- Informe EPRI 1019629, "Pruebas de aislamiento de cables de media tensión utilizando CA de muy baja frecuencia (VLF)"
