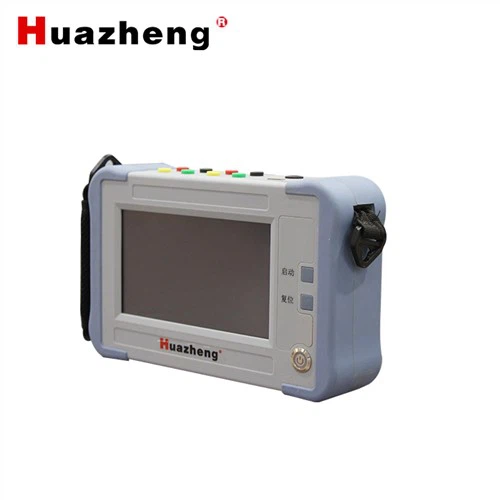

HZBB-10AI Equipo portátil de prueba de relación de transformación de transformadores

El probador de relación de transformador variable HZBB-10AI supera las deficiencias de la prueba de puente de relación variable tradicional, operación simple e intuitiva, utilizando fuente de alimentación de inversor de precisión trifásica, prueba rápida y precisión.

Parámetros técnicos

(1) Rango de prueba: 0.9~1000

(2) Precisión de medición: ±0.1 por ciento más 2 palabras (0.9-500)

±0.2 por ciento más 2 palabras (501-2000)

±0.5 por ciento más 2 palabras (2001-10000)

(3) Precisión del ángulo: ±0.2 grados

(4) Voltaje de salida: ajuste automático según la carga

(5)Resolución: mínimo 0.0001 Punto de vista - 0.01 grado

(6) fuente de alimentación de trabajo: fuente de alimentación de batería

(7) Temperatura ambiente: -10 grados ~40 grados

(8) Humedad relativa: menor o igual al 85 por ciento, sin rocío

(9) Dimensiones: anfitrión 252*160*65(mm) Caja: 425*335*210 (mm)

(10)Peso: host 2KG Caja: 8 kg

(11)Longitud de la línea de prueba: la longitud estándar de 13 metros se puede personalizar

Asuntos que requieren atención

1 Para transformadores con múltiples puntos de toma, la entrada de niveles de toma iguales, tipos de toma y valores nominales de voltaje alto y bajo es para permitir que los resultados de la prueba calculen automáticamente el valor de error y la posición de toma del interruptor de toma. Una vez que se ingresan los datos nominales, el valor de error de este punto y qué punto de toma es este punto (es decir, qué posición de toma es) se puede calcular automáticamente al probar cada punto de toma, sin más cambios de datos.

2 etapas de toma iguales, también llamadas distancia de toma, combinación de tensión 110 ± 8 × 1,25 por ciento/10,0 transformador, es decir, etapa de toma igual.

3 Tipo de derivación, combinación de voltaje 110 ± 8 × Para transformadores de 1,25 por ciento/10,0, el nivel de derivación igual es 8 más 1, es decir, 9, es decir, se puede ingresar la posición de derivación nominal. De esta forma, para transformadores cuya posición de toma nominal no esté en el punto medio, la medición de la posición de toma no será incorrecta.

4 Relación de transformación: cuando se aplica electricidad trifásica al objeto de prueba, la relación de relación de voltaje medida entre alto voltaje y bajo voltaje, y la relación de giro es la relación de relación entre el número de devanados de alto y bajo voltaje. Para el transformador con conexión estrella (independientemente de que tenga o no punto neutro) para alta tensión y conexión triangular para baja tensión, la relación de transformación es √ 3 veces la relación de espiras. Para transformadores con conexión estrella en baja tensión (con o sin punto neutro) y conexión triangular en alta tensión, la relación de espiras es √ 3 veces la relación de transformación.

5 Para el transformador con punto neutro, como el transformador YN-d-11, los resultados de la medición son diferentes según YN-d-11 e Yd-11, y el análisis teórico es mejor según a Yd-11.

6 Para el transformador con cambiador de tomas en carga de 19 engranajes, si las tomas 9, 10 y 11 tienen el mismo valor, el instrumento debe ingresar 9 al ingresar el tipo de toma.

7 El transformador con cambiador de tomas en el lado de baja tensión muestra la posición de toma y la posición de toma real se invierte.

8 Para transformadores con bajo nivel de voltaje, cuando los dígitos efectivos del valor del voltaje de entrada no son suficientes, el alto y el bajo voltaje se pueden multiplicar por 10 o 100 al mismo tiempo y luego ingresar.
