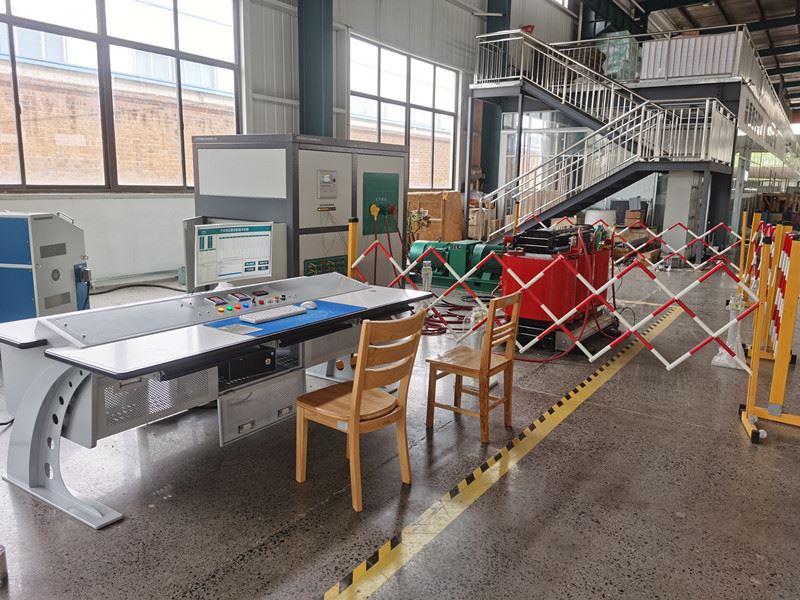

Banco de pruebas de transformadores integrales eléctricos de 10000kVA / 33kV
Banco de pruebas de transformadores integrales eléctricos de 10000kVA / 33kV
Introducción al sistema
El todo el sistema de prueba adopta una combinación de control por computadora y PLC métodos. PLC se utiliza principalmente para establecer la relación lógica entre varios componentes, integrar y ejecutar la operación subyacente comandos, y realizar las funciones básicas de protección del sistema. Eso tiene programación flexible, alta confiabilidad, operación de alta velocidad y otras ventajas, mientras que la computadora de control industrial se utiliza principalmente para la organización del flujo de prueba, la liberación de la acción instrucciones, la realización del sistema de protección avanzada funciones, etc., su comunicación con el PLC a través de RS-485 y completamente aislado puede prevenir eficazmente la señal de comunicación de ser molestado y garantizar la seguridad de la computadora cuando la prueba el producto no se descarga en el suelo;
El sistema de prueba adopta el forma de convertidor de frecuencia para realizar el ajuste de múltiples velocidades de la velocidad de las velocidades de elevación y descenso en la prueba de rendimiento a lograr niveles de ajuste de voltaje y corriente más finos y más precisos capacidades de muestreo de datos.
Parámetros técnicos
NO. | Equipo | Modelo | Cantidad |
01 | Maestroestación para banco de pruebas de transformadores | 1 | |
02 | máquina de control industrial | CIP-610L | 1 |
Pantalla de visualización | Pantalla estéreo Samsung de 27 pulgadas | 1 | |
Impresora | HP | 1 | |
03 | software del sistema de prueba del transformador | V1.0 | 1 |
2, instrumento de prueba | |||
01 | Probador de relación de giros | 1 | |
02 | analizador de potencia | 1 | |
03 | Probador de resistencia de CC de doble canal | 1 | |
04 | Probador de resistencia de aislamiento | 1 | |
05 | Transformador tan delta tester | 1 | |
06 | Inspector de temperatura | 1 | |
3、 Armario de control de alta y baja tensión (estructura de contención, puede ser izado como un cableado interno completo, conveniente y rápido completado en una vez, ahorrando tiempo de instalación y puesta en marcha). | |||
01 | Unidad de integración de instrumentos un conjunto | 1 | |
02 | Dispositivo de control PLC | 1 | |
03 | Probar el dispositivo de distribución del proyecto | 400A | 1 |
04 | Dispositivo de medición de corriente de alto voltaje | 1 | |
Inductor mutuo de corriente de precisión de alto voltaje | 400-200-100-50-20-10-5A/5A Nivel de voltaje: 22 / √3KV Grado de precisión: 0.1 | 3 | |
05 | Dispositivos de medición de voltaje de alto voltaje | 1 | |
Inductor mutuo de voltaje de precisión de alto voltaje | (22.0-11.0-6.6-3.3)/√3/0.1KV Nivel de voltaje: 22 / √3KV Grado de precisión: 0.1 | 3 | |
4、 Equipo | |||
01 | Regulador de voltaje de inducción trifásico | 250KVA (10-650V) | 1 |
02 | Transformador intermedio | 250KVA | 1 |
03 | Generador de duplicación de frecuencia | 10KV | 1 |
5, consola del transformador de prueba | |||
01 | Transformador de prueba de alto voltaje | 50KVA/100KV | 1 |
02 | Consola del transformador de prueba | 50KVA (incluido el regulador eléctrico) | 1 |
03 | Resistencia a la protección | 100KV | 1 |
sistema de prueba de impulso de rayo | |||
01 | Sistema de prueba de impulso de rayo | 450KV / 20KJ (incluido el dispositivo chopper de 300KV) | 1 |
Plazo de entrega y otros
La fecha de entrega es de 50 días, la fecha de entrega se calculará a partir de la fecha de pago.
Garantía de calidad
El El proveedor implementa la política de garantía de por vida del producto, un año período de garantía gratuita en países extranjeros y el período de garantía gratuita comienza en la fecha en que el comprador comprueba y acepta el conjunto de equipos.
Precauciones
1. El demandante del equipo solo necesita proporcionar tres: gabinete de distribución de energía con frecuencia 50Hz±0.1 y corriente no inferior a 500A;
2 La conexión a tierra la resistencia del lugar de instalación no será superior a 0,5 ohmios; para mantener la integridad del sitio, es mejor pre-zanja la zanja del cable en la sala de control y el área del equipo durante la construcción civil;
3. La entrega del equipo también debe proporcionar documentos técnicos detallados, instrucciones de uso, eléctrico planes de instalación e información relacionada;
4. Los asuntos inconclusos son negociados y resueltos por las dos partes.
