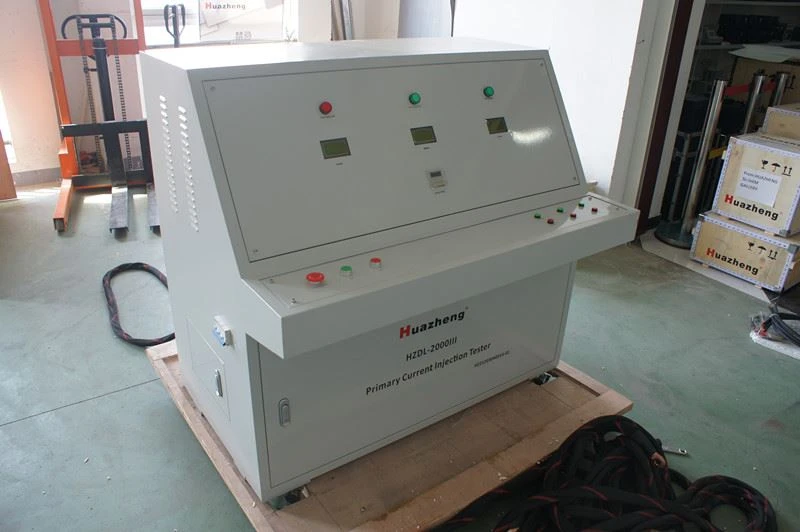

HZDL-2000III 2000A Conjunto de prueba de inyección de corriente primaria de 3 fases

I. Intrusión

1. Finalidad

HZDL-2000III Primary Injection Test Set es un equipo de prueba desarrollado por nuestra empresa. Combina las ventajas de productos similares en el país y en el extranjero, adopta la tecnología de control numérico y tiene una fuerte capacidad antiinterferencia. En comparación con el amplificador de corriente, debido al uso de un regulador de voltaje de autoacoplamiento de baja potencia y gran capacidad y un convertidor hecho de un núcleo de hierro de alta permeabilidad, tiene las ventajas de una gran potencia de salida, tamaño pequeño y peso ligero. Utilizado principalmente para relé térmico, protector de motor, contactor, disyuntor, interruptor de aire, gabinete de interruptor, disyuntor, verificación de pantalla de protección.

datos II.Tech

2. 1 Voltaje de entrada: AC 380 50Hz trifásico de cuatro hilos.

2. 2 potencias: 10KVA *3

2. 3 Corriente de salida: AC0 ~ 2000A ajustable continuamente, panel con amperímetro de pantalla digital

2. 4 Voltaje de salida: 5V

2. 5 Forma de onda de salida: La corriente de salida es una onda sinusoidal estándar con rebabas diminutas, que es mejor que los requisitos y estándares del sistema de potencia, y el coeficiente de ondulación es inferior al 0,3%. Onda sinusoidal estándar.

2. 6 Precisión de la medición: (utilizando material de grado 0.2S) es en realidad de aproximadamente 0.3; cada corriente puede ser ajustable de forma suave y continua, y la precisión es superior a 0,5 grados. La pantalla de corriente y voltímetro es un verdadero valor efectivo, con alta precisión y alta estabilidad.

2. 7 Modo de corriente de salida: el verdadero valor efectivo es continuamente ajustable;

2.8 Estabilidad de corriente: 0.2%

2.9 Estructura: Uno

2.10 Modo de cableado: según sea necesario

2.11 Ajustes de protección: sobrecorriente, sobretensión

2.2 Cuando la corriente es 2000A, el tiempo de inyección actual puede alcanzar los 30 minutos

2.13 Puede probar la relación y polaridad de la TC

2.14 El instrumento tiene una función de parada de emergencia cronometrada

2.15 con ruedas, móviles

2.16 A B C trifásico puede establecer diferentes valores de salida de corriente para la salida simultánea.

Instrucciones

1. Antes de encender la alimentación, apague el interruptor de "control de potencia" y ajuste el "ajuste de fase A", "ajuste de fase B" y "ajuste de fase C" en sentido contrario a las agujas del reloj a cero.

2. Encienda la alimentación, conecte los terminales A, B, C y N de "entrada de alimentación" a una fuente de alimentación trifásica de cuatro hilos y luego conecte los terminales de "salida de corriente de fase A, B, C" al dispositivo bajo prueba con cables de prueba especiales.

3. Una vez completada la conexión, cierre el interruptor "Power Control", presione el botón "Inicio" y ajuste en el sentido de las agujas del reloj la corriente de prueba requerida para "Ajuste de fase A", "Ajuste de fase B" y "Ajuste de fase C"), y luego presione el botón "Detener" y presione el botón "Inicio" nuevamente para realizar pruebas características en el interruptor, disyuntor y bus probados.

4. Para la operación de falta de fase y operación desequilibrada de tres fases, solo una fase debe desconectarse o ajustarse a cero y abrirse.

5. Si solo hay una fuente de alimentación de 220V en el sitio, puede cortocircuitar la entrada ABC al cable activo de la fuente de alimentación y conectar la N del equipo al cable neutro; otros métodos de operación son los mismos que 1, 2, 3 y 4.

Lista de embalaje
