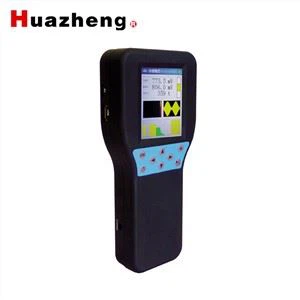

Equipo de prueba de descarga parcial portátil HZJF-9005

I. IIntroducción

Este instrumento utiliza tecnología de detección de alta frecuencia para medir la descarga local, utiliza de manera integral tecnología informática, ultrasónica, de alta frecuencia, tecnología de muestreo de ondas eléctricas temporales, tecnología electrónica de simulación, tecnología de adquisición de señales de alta velocidad y tecnología avanzada de procesamiento de señales digitales, basado en el El desarrollo de la plataforma del sistema operativo Linux proporciona descarga local bidimensional, mapa tridimensional, forma de onda de espectro de fase de amplitud y valor de cuantificación de señal de descarga. Formas de onda de pulso de descarga parcial para observación y análisis detallados, que pueden evaluar mejor la descarga local de equipos eléctricos. Es adecuado para las inspecciones diarias de cables de alta tensión, transformadores de potencia y otros equipos eléctricos con rendimiento de aislamiento. Tiene las características de alta sensibilidad y fuerte rendimiento de adaptación. Puede descubrir efectivamente sus defectos de aislamiento relacionados. Es una herramienta ideal para la detección del estado cuando los equipos de potencia están funcionando.

II.PrincipalFno funcionalCcaracteristicasADakota del NorteIindicadores

1) El equipo eléctrico de alto voltaje se puede detectar rápidamente en el sitio para descargar especialmente el cable de alto voltaje. Es conveniente de usar, el tamaño es pequeño, el peso es liviano y es fácil de transportar.

2) En el circuito de diseño del sensor de detección de la oficina, con la ayuda del procesamiento avanzado de señales de radiofrecuencia, procesamiento de señales de alta frecuencia y tecnología de procesamiento de señales débiles, utiliza conversión AD de alta precisión y chip de procesamiento de señales digitales de alta velocidad para señal digital Procesando. Tiene un buen rendimiento antiinterferente y precisión de medición.

3) Bloqueado por ultrasonidos, ondas de radio temporales, alta frecuencia y varios métodos especiales de alta frecuencia ponen señales conjuntamente.

4) Un sensor de sonido de aire sin contacto integrado, que se puede configurar con un sensor ultrasónico adhesivo de mesa externo.

5) Tenga una variedad de ventanas como líneas rectas de fase, PRPD, PRPS para analizar los datos de prueba.

6) Admite almacenamiento de datos, visualización, eliminación y otras funciones.

7) admite la función de grabación de datos de forma de onda.

8) Admite ajustes de umbral de atención y alarma de varios niveles, y proporciona indicaciones intuitivas a través de diferentes colores de valores.

9) Use baterías de litio de gran capacidad para alimentar, y una carga consecutiva puede funcionar de 6 a 8 horas seguidas.

10) Usar Linux como un sistema operativo incorporado para facilitar la expansión posterior a la función y la fusión de la tecnología de Internet de las cosas.

tercero. PrincipalTtécnicoIindicadores

1. Sensor ultrasónico sin contacto (AA)

Frecuencia central del sensor: 40kHz ± 1kHz

Rango de medición: -7 ~ 68DBUV

Resolución: 0.1db

Error lineal:<± 20%

Forma del sensor: forma de flexión/forma de racimo

2. Sensor ultrasónico de contacto (AE)

Banda de frecuencia de detección: 20KHz ~ 80kHz (equipo de energía de aislamiento de gas SF6)

80kHz ~ 200kHz (equipo de alimentación de suministro de combustible)

Rango de medición dinámica: 60dB

Resolución: 0.1db
