El probador de hipot CC adopta la tecnología de modulación de ancho de pulso (PWM) de alta frecuencia para hacer un ajuste cerrado con estabilidad de alto voltaje, factor de ondulación pequeño y circuito de protección rápido y confiable. La pantalla LCD de temperatura amplia adopta luz de fondo verde, lo que permite una visualización clara ya sea con luz brillante o en la oscuridad. Los componentes de alta presión utilizan el nuevo material de relleno de Dupont, lo que hace que el producto sea más estable y confiable. Los productos son ampliamente utilizados en departamentos de suministro de energía eléctrica, empresas de ingeniería de transformación y transmisión de energía y pruebas preventivas de grandes empresas industriales e institutos de investigación científica como fuente de alimentación de alto voltaje de CC regulada.
|
Voltaje (KV)/mA Corriente (mA) |
Caja de control |
Unidad de alto voltaje |
|||
|
|
Voltaje nominal |
Tamaño (mm) |
Peso kg |
Tamaño (mm) |
Peso kg |
|
80/3 |
80KV |
310 * 250 * 230 |
6 kg |
490*260*220 |
8 kg |
|
polaridad de salida |
Polaridad negativa, arranque sin voltaje, ajuste continuo lineal |
||||
|
fuente de alimentación de trabajo |
50HZ AC220V±10 por ciento |
||||
|
error de voltaje |
{{0}}.5 por ciento ±2, solución mínima 0.1KV |
||||
|
error actual |
{{0}}.5 por ciento ±2, solución mínima 0.1µA |
||||
|
factor de ondulación |
mejor que 0.5 por ciento |
||||
|
estabilidad de voltaje |
Fluctuación aleatoria, el cambio de cuadrícula es del 10 por ciento, la fluctuación<=0.5% |
||||
|
manera de trabajar |
Intervalo de trabajo, menos de 30 minutos bajo carga nominal |
||||
|
condiciones de trabajo |
Temperatura: 0-40 grados, humedad: menos del 90 por ciento |
||||
|
condición de almacenamiento |
Temperatura: -10 grado -40 grado, humedad: menos del 90 por ciento |
||||
|
altitud |
Inferior a 3000 m |
||||

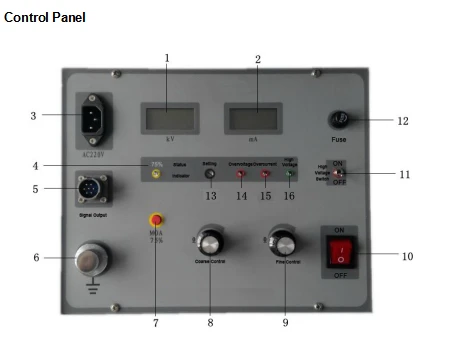

1. Voltímetro: muestra el voltaje de salida. Unidad de visualización: KV. Pantalla máxima: 999.9KV
2. Amperímetro: muestra la corriente de salida (incluida la corriente de fuga de la muestra y la corriente de fuga en el aire, etc.)
Display máximo 9999 uA, excepto fabricados especiales.
3. Toma de corriente: entrada de alimentación monofásica AC220V±10 por ciento 50HZ.
4. Luz de señal MOA 75 por ciento: la luz de señal está encendida cuando el cambio de voltaje es más del 75 por ciento V1mA. El voltímetro muestra el valor de voltaje de salida más alto, no el voltaje de salida real. Una vez que la perilla de regulación de voltaje vuelve a cero, reinicie, la luz se apaga.
5. Enchufe de aviación: alinee el pin de posicionamiento y presione el enchufe, luego apriete en el sentido de las agujas del reloj para conectar el enchufe. En sentido contrario a las agujas del reloj para retroceder. Nota:Sujete firmemente los anillos de metal del enchufe, no agarre ni tire de la línea. El desmontaje o la conexión inadecuados acortarán la vida útil de la línea de conexión.
6. Terminal de tierra: conecte el cable de tierra al tornillo de tierra en la parte inferior del generador.
7. Botón MOA 75 por ciento: durante la prueba del pararrayos de óxido de zinc, V_1mA es un valor de alto voltaje cuando la corriente de fuga es de 1mA. Presione el botón MOA 75 por ciento, la caída de voltaje automáticamente a 75 por ciento V_1mA, la precisión de conversión es mejor que 0.5 por ciento.
8. Perilla de ajuste aproximado de voltaje: el ajuste en el sentido de las agujas del reloj es para aumentar el voltaje, máximo a 1,1 Ve. Debido a las necesidades del circuito de autocomprobación interno y el diseño de inicio distinto de cero, el ajuste de 3/4 de círculo en el sentido de las agujas del reloj no tiene salida de voltaje después de que el potenciómetro vuelve a cero.
9. Perilla de ajuste fino de voltaje: cuando el potenciómetro en el rango de ajuste de posición media para el valor actual de entre 3 por ciento y 8 por ciento
10. Interruptor de alimentación principal:Evite apagar directamente el alto voltaje con este interruptor. Utilice primero el interruptor HV.
11. Interruptor de alta tensión:Marque el interruptor HV para aumentar el voltaje. Apague el interruptor antes de apagar la alimentación después de la prueba.
12. Fusible: Fusible de entrada de CA. Utilice el valor de corriente del fusible correspondiente.
13. Perilla integrada para ajuste de sobretensión: el usuario puede configurar y ajustar el valor de sobretensión dentro del alcance de la tensión nominal. El valor de sobretensión se puede establecer de forma estática sin aumentar la tensión. El error es del 1 por ciento.
14. Indicador de sobrevoltaje: cuando el voltaje de salida es mayor que el voltaje establecido, la acción de protección contra sobrevoltaje apaga el alto voltaje y la luz indicadora de sobrevoltaje está encendida.
15. Indicador de sobrecorriente: cuando la corriente de carga es más de 1,1 veces la corriente nominal o se descarga un cortocircuito, la luz indicadora se enciende y el alto voltaje se apaga.
16, indicador HV: marque el interruptor de alto voltaje con condiciones de refuerzo, la luz indicadora de alto voltaje es verde. La configuración del valor de sobrevoltaje solo se puede operar cuando la luz verde está apagada y el interruptor de alto voltaje está apagado.
