1.PreparaciónBantes de la prueba
Conecte firmemente el terminal de tierra (en el lado derecho del equipo) al cable de tierra antes de encender el equipo.
Muestre el aceite de acuerdo con la norma pertinente. Ajuste la distancia del electrodo dentro de la taza de aceite con un calibre estándar. Limpie la taza según los requisitos pertinentes. Vierta la muestra en el vaso y cierre la tapa.
Encienda la fuente de alimentación AC230V después de confirmar los elementos anteriores, listo para la prueba.
2.Pruebas

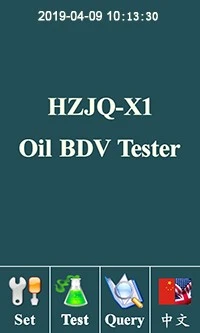

①Presione el interruptor de encendido y luego ingrese a la siguiente interfaz:
② Configuración de los parámetros del sistema:

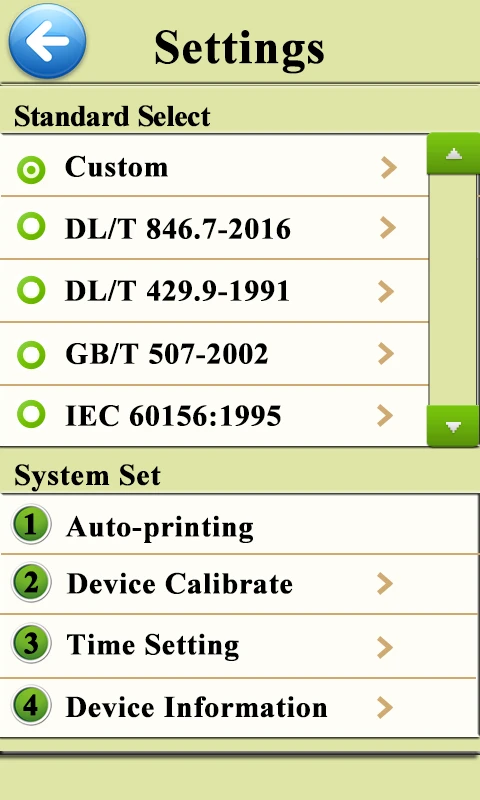

Presione la tecla "Configuración" e ingrese a la siguiente interfaz:
Selección estándar
El usuario puede elegir el estándar de ejecución de la prueba según su necesidad.

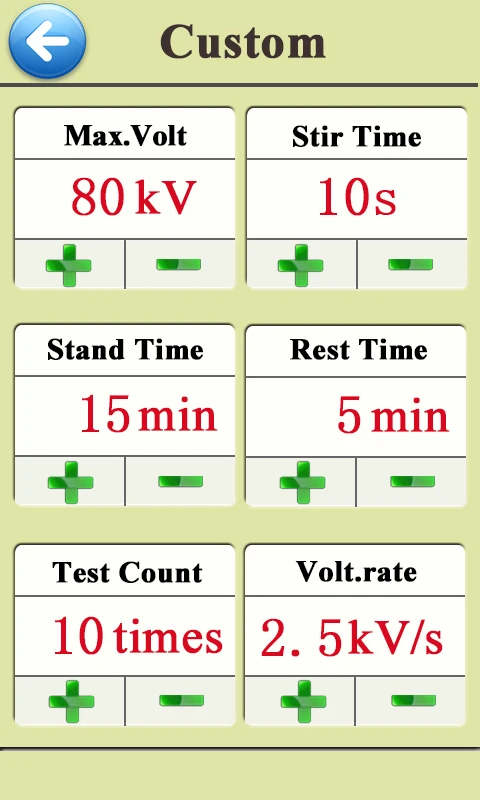

Si elige "Personalizado", puede elegir las condiciones de impulso según las necesidades reales. La interfaz definida por el usuario es la siguiente
Voltaje de parada de refuerzo: 10-80kV (ajustable)
Tiempo de reposo: 0-15min (ajustable)
Intervalo de impulso: 0-5min (ajustable)
Tiempo de agitación: 0-120s (ajustable)/CONT
Frecuencia de impulso: 1-10veces (ajustable)
Tasa de aumento de voltaje: {{0}}.5 kV/s-5.0 kV/s (ajustable)

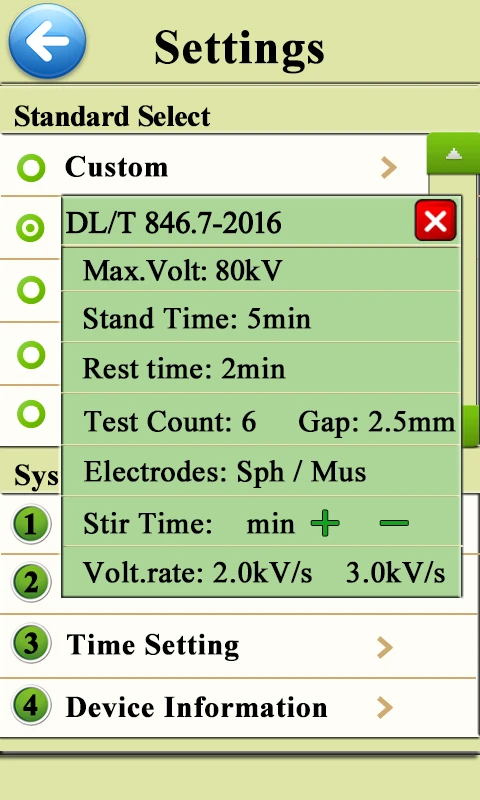

Si se seleccionan otros estándares, tome el estándar de potencia DL/T 846.7-2016 como ejemplo, como se muestra en la siguiente figura, el tiempo de agitación y la velocidad de voltios son opcionales, haga clic en "
" para volver a la página anterior.
2) conjunto del sistema
(1) Autotipo: ON/OFF, seleccione mediante botón.
(2) Configuración de hora: cuando la hora del instrumento no es exacta, se puede ajustar
(3) Generalmente, los usuarios no necesitan calibrar el instrumento.
(4) Información del dispositivo. Puede ver la versión del dispositivo, la fábrica y otra información, etc.
Cuando se complete la configuración, haga clic en " " para guardar la configuración y regresar a la interfaz principal.
③ Prueba:

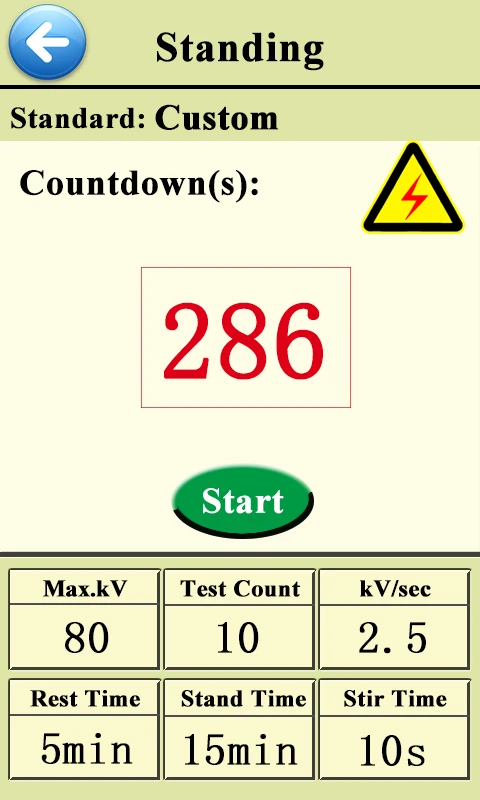

Presione la tecla "Prueba" para ingresar a la siguiente interfaz:
Una vez finalizado el tiempo estático, ingrese automáticamente a la interfaz de impulso. Haga clic en el botón "iniciar" para omitir la entrada estática e ingresar a la interfaz de impulso. Haga clic en " " para salir de la interfaz de prueba y regresar a la interfaz principal.

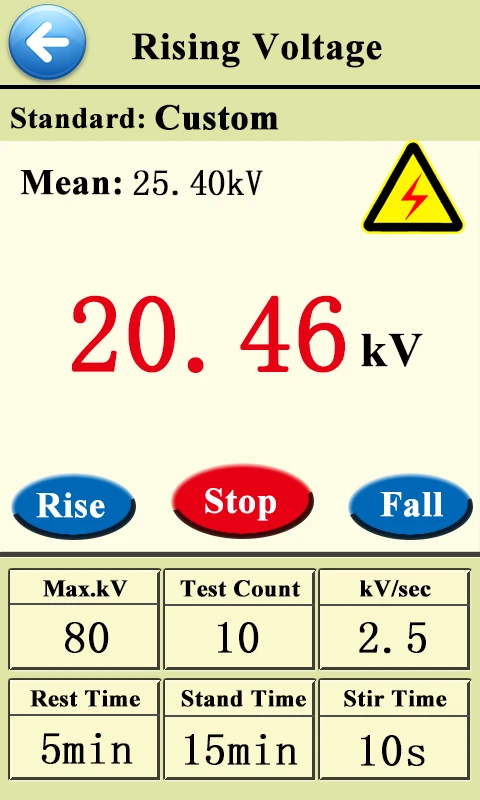

Si hace clic en el botón "Detener", detendrá el aumento de voltaje.
Si hace clic en el botón "Subir", el voltaje aumenta
Si hace clic en el botón "caída", entonces la caída de voltaje

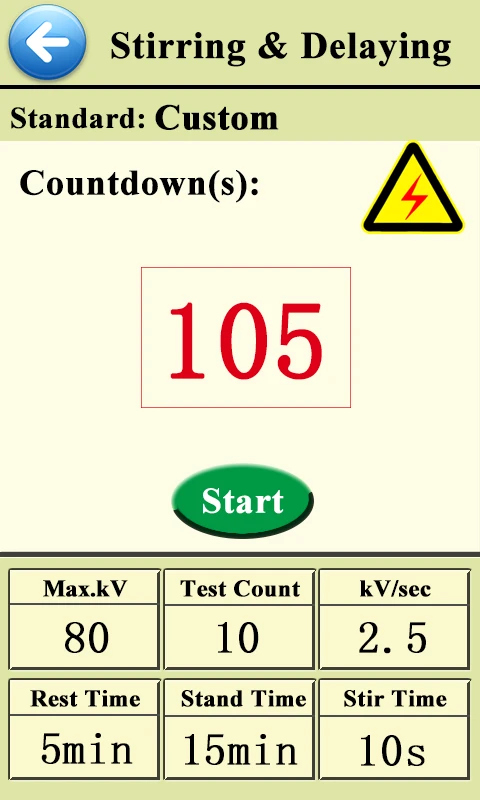

La primera prueba finalizó, ingrese a la interfaz de retraso
Después del retraso, comienza la siguiente prueba hasta que se alcanza la frecuencia de refuerzo. Finalmente el resultado se muestra de la siguiente manera:
Haga clic en "Número de muestra" para ingresar el número de muestra
④ Consulta de datos
Presione la tecla "Consulta" para ingresar a la siguiente interfaz:
Haga clic en el botón "RePág" o "AvPág" para pasar las páginas y mostrar los datos de la prueba en diferentes momentos de la prueba.
Haga clic en el botón "Imprimir" para imprimir los datos de prueba que se muestran en la interfaz actual.
Haga clic en el botón "Del" para eliminar los datos de prueba que se muestran en la interfaz actual, pero si hace clic en el icono azul en la esquina superior derecha de la interfaz, puede eliminar todos los datos de prueba almacenados en el instrumento. Por favor opere con precaución.
Al seleccionar el botón "USB", todos los datos de prueba almacenados por el instrumento se pueden importar al disco U. Sin embargo, antes de hacer clic en el botón, asegúrese de que el instrumento esté insertado en el disco U.
